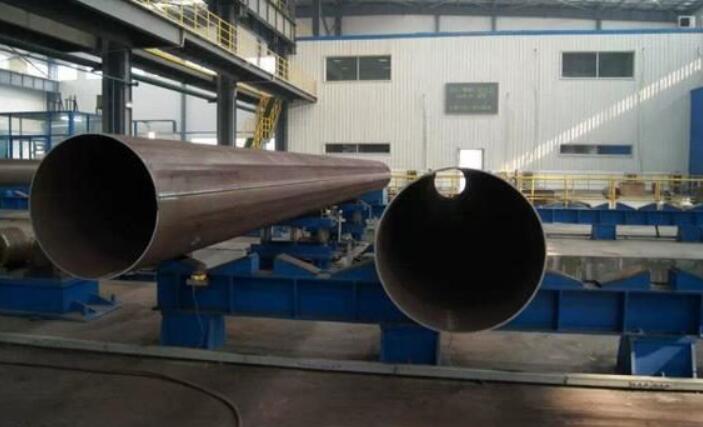

大口径直缝焊管(LSAW)的成形工艺方法主要有:UOE成形法、JCOE成形法、CFE列滚压成形法、RBE滚压成形法和C成形法等,简要介绍如下:
1、UOE成型法:将宽厚钢板刨或铣后(铣前焊好导弧板),在预弯机上预弯边,在U型上压成U型压,然后在O型压机上压成O型管。预焊后,将管材送至多条焊缝,将内外坡口焊接成钢管。对钢管进行扩径定径,提高尺寸精度。焊缝通过各种检查后,内外表面涂有防腐层。UOE工艺设备选用钢板铣床、预弯机、U型压力机、O型压力机、预焊机、内外焊机、扩管机、无损检测设备,
2、JCOE成型法:钢板经预弯机末端预弯后,将一半钢板从一侧逐渐压成J形,再将另一半逐渐压成一侧呈C形。中压后形成O形开口管坯,用钢管焊接预焊机焊接,再用自动埋弧焊内外焊机焊接,形成钢管。
3、CFE排辊成型法:排辊成型机由预成型架、平辊架、折边辊和小排辊架组成。由于设置了许多小排相同的辊子,钢板是在成型过程中成型的。边缘的轨迹几乎是笔直的,避免了“边缘拉伸”的现象。CFE法成型质量好,其产品质量与UOF法无异。这种方法以热轧带钢卷为原料,与其他成型方法不同。主要用于生产大型、单一质量的钢管,但难以生产高强度厚壁钢管和大口径钢管。
4、RBE辊轧成型法:在辊轧成型时,钢板在三辊或四辊之间多次轧制。这种方法生产的焊管在性能和可靠性上接近UOE焊管。RBE法投资小,产量适中,灵活性大,对市场适应性强。
5、C成型法:用两台C成型机代替UOE生产线中的U压机和O压机。成型工艺是:将预弯好的钢板先在第一次压力机上成型为钢板的一半,然后在压力机的另一侧成型为另一半钢板,得到O型圆管子。C成型法生产的焊管尺寸合适,产量适中,生产线价格低廉。
