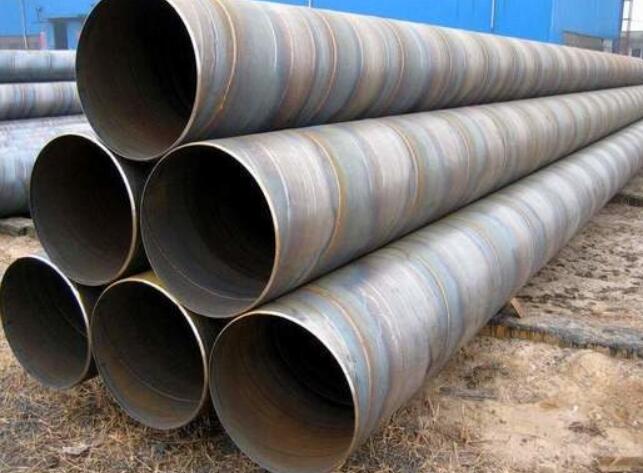

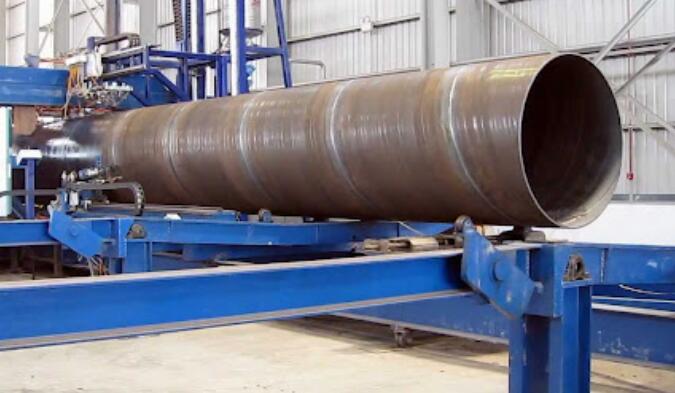

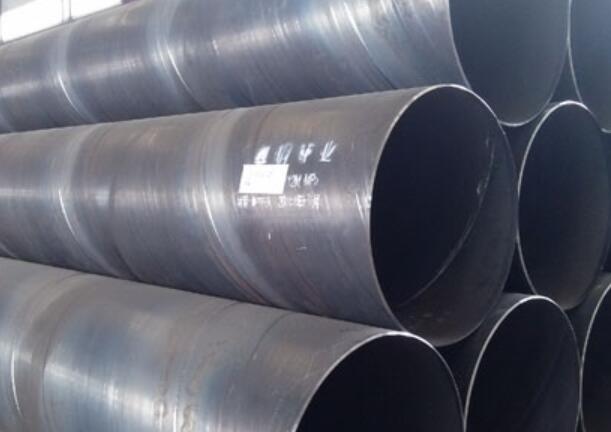

螺旋钢管是以钢卷为原料,经常加热挤压成型,采用自动双丝双面埋弧焊工艺焊接而成的螺旋缝钢管。
1、原材料为带钢卷、焊丝、焊剂。投入前,经过严格的理化测试(Q345B取Q钢屈服强度Q型汉语拼音的首字母;345——屈服强度值,单位为MPa;B——质量等级为乙.)。1 Q345B化学成分 C:≤0.20%,Si≤0.50%,Mn:≤1.70%,P≤0.035%,S:≤0.035%,Nb≤0.07%,V:≤0.15%,Ti≤0.20% 0.30%,Ni:≤0.50%,Cu:≤0.30%,N:≤0.012%,Mo:≤0.10%;2 Q345B力学性能屈服强度:≤16mm:≤345,16-40mm:≤335,40-63mm:≤325,63-80mm:≤315,80-100m:≤305,100-150mm:≤285,150-≤205mm:≤275 .抗拉强度:450-630。伸长率:大于17 冲击试验:试验温度:20℃:大于34。
2、带钢头尾对接,采用单丝或双丝埋弧焊,卷成钢管后,自动埋弧焊补焊。
3、成型前,带钢经过平整、修边、刨光、表面清理和卷边处理。
4、采用电接点压力表控制输送机两侧气缸的压力,保证带钢的平稳输送。
5.采用外控或内控滚压成型。
6、采用焊缝间隙控制装置,保证焊缝间隙符合焊接要求,严格控制管径、错位量和焊缝间隙。
7、内外焊均采用美国林肯焊机进行单丝或双丝埋弧焊,焊接规格稳定。
8、焊缝采用在线连续超声波自动损伤检测,确保螺旋焊缝无损检测覆盖率100%。如有缺陷,自动报警并喷涂,生产工人随时调整工艺参数,及时排除缺陷。
9、用空气等离子切割机将钢管切割成单根。
10. 切割成单根钢管后,每批钢管都要经过严格的首检制度,检查钢管的力学性能、化学成分、熔合情况、表面质量和无损检测,以确保管材-制作工艺合格。才能正式投产。
11、有连续声波探伤痕迹的焊缝部分,经人工超声波和X光检查,若有缺陷,修补后再次通过无损检测,直至确认缺陷已消除。消除。
12、带钢对接焊缝的管子和与螺旋焊缝相交的对接接头的接头均用X射线电视或胶片检查。
13、每根钢管进行静水压试验,径向密封压力。试验压力和时间由钢管水压微机检测装置严格控制。自动打印和记录测试参数。
14、管端加工,使端面垂直度、坡口角度和钝边得到精确控制。
